(这只是一个记录贴. 最近又需要在Linux机器上弄一台Windows开发虚拟机, 遂翻出了几年前的记录, 并针对较新的Qemu版本做了一些更新.)

TL;DR

Qemu命令行参数:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
qemu-system-x86_64 -accel kvm -machine q35 -name windows \
-cpu host,hv_relaxed,hv_spinlocks=0x1fff,hv_vapic,hv_vpindex,hv_synic,hv_time,hv_stimer,hv_tlbflush,hv_tlbflush_ext,hv_ipi,hv_stimer_direct,hv_runtime,hv_frequencies,hv_reenlightenment,hv_avic,hv_xmm_input,hv_evmcs \
-smp sockets=1,cores=8,threads=1 \
-m 8G \
-rtc base=localtime \
-drive if=pflash,format=raw,readonly=on,file=OVMF_CODE.fd -drive if=pflash,format=raw,file=OVMF_VARS.fd \
-device virtio-balloon \
-vga none -device virtio-vga \
# qxl: -device qxl-vga,xres=1920,yres=1080,vgamem_mb=32
-audiodev pipewire,id=snd0 -device ich9-intel-hda -device hda-output,audiodev=snd0 \
-device qemu-xhci,id=xhci -device usb-tablet \
-drive file=disk0.qcow2,if=virtio,discard=unmap \
-nic user,model=virtio-net-pci,guestfwd=tcp::1080-tcp:127.0.0.1:1080 \
# virtiofs share
-object memory-backend-memfd,id=mem,size=8G,share=on -numa node,memdev=mem -chardev socket,id=char0,path=/tmp/vm-share -device vhost-user-fs-pci,chardev=char0,tag=my-share \
# For installing Windows
-drive file=windows.iso,index=2,media=cdrom \
-drive file=virtio-win.iso,index=3,media=cdrom

Virtiofsd:

1
/usr/libexec/virtiofsd --socket-path=/tmp/virtiofs-share.sock --shared-dir /path/to/shared/dir

关于Qemu命令行

Qemu的一些选项经常让新手困惑, 主要原因其实就是:

Qemu模拟的每个虚拟设备都由host backend和guest device两部分组成. 两部分一般用一个名字(id)相联系. 诸如-nic, -drive之类的选项只是为了便利提供的shortcut, 能够同时配置两部分.
例如, -nic user,model=virtio-net-pci的完整写法是--device virtio-net-pci,netdev=n1 --netdev user,id=n1
Qemu的一个system emulator一般会有一些默认模拟的设备, 即使不加任何命令行参数都会被模拟. 例如, x86的system emulator默认会模拟一个vga显卡等.

参数说明

芯片组和CPU

x86-64上一般使用q35机型即可. -cpu host表示使用主机的CPU型号, 并且会开启对应的指令集支持. 后面的一串hv_*是hyper-v enlightments, 适用于Windows客户机.

用-smp选项可指定CPU的拓扑关系, 这里指定一枚CPU, 8个核心, 每个核心有1个线程.

UEFI固件

利用OVMF提供的edk2固件, 实现UEFI启动. 一般发行版都会打包OVMF固件, 没有的话可以从网上下载. 固件分为只读和可写两部分, 以pflash形式添加.

显卡

Qemu给x86客机默认模拟的是一个基本的VGA设备, 足以用于Windows客机显示. 除此之外可选的是virtio-vga和qxl-vga. 前者可选择OpenGL加速(基于API转发, 目前对Windows无效), 后者主要用于给SPICE远程连接.

它们都是兼容VGA的, 在virtio驱动iso里包含对应的驱动. 这些Windows驱动都是DoD(Display only driver)驱动, 没有Windows上的图形加速功能, 用处不大, 功能上和基本的VGA无异.

参看: https://www.kraxel.org/blog/2019/09/display-devices-in-qemu/ (很有价值的blog, 来自qemu开发者)

(如果要求图形性能, 还是需要GPU直通或GPU虚拟化, 目前Qemu中没有虚拟显卡能给Windows客机提供较好的图形加速. 不过, 我们的目的仅是一个Windows开发机, 普通的VGA显示已足够.)

声音

主机Backend部分上面选择了pipewire. 此外也可以用pulseaudio等. -device ich9-intel-hda -device hda-output,audiodev=snd0添加了两个客机设备, 分别是audio controller和audio codec, 和前面的backend id对应.

USB, 输入

一些芯片组(包括q35)具有自带的USB支持, 可用-usb开启. 但这里我们选择了qemu-xhci, qemu实现的一个通用的USB 3.0总线设备.

鼠标输入采用usb-tablet. tablet设备的用处类似于触摸屏, 即Qemu无需grab input, 鼠标划过Qemu显示窗口时, 就自动输入到客机桌面中.

键盘方面, Qemu的x86 system emulator会默认模拟, 不需要手动添加.

存储

直接使用一块virtio-scsi硬盘: -drive file=disk0.qcow2,if=virtio,discard=unmap

if=virtio在较早版本的Qemu上应该是virtio-blk驱动. 新版本的Qemu里则默认是virtio-scsi总线上的scsi硬盘, 相当于:

1
2
-drive if=none,id=hd1,format=qcow2,file=disk0.qcow2,discard=unmap
-device scsi-hd,drive=hd1

qcow2硬盘镜像可用qemu-img自行创建.

TRIM

virtio-scsi以及virtio-blk存储设备均支持TRIM指令(即scsi标准中的unmap), 可用discard=unmap开启. 通过这种方式, 客机能直接告知主机, 存储中的哪些部分已经不再使用, 可以释放. 在这之前, 常见的老办法是在客机内写入一个全部为0的大文件, 直到把硬盘填满, 再把这个文件删除, 此时硬盘上的空闲空间应该全部是0, 随后将主机上的镜像文件转为稀疏文件.

对于不同的主机存储backend, 收到来自客机的TRIM指令后的处理方式也不同. 对于qcow2和raw镜像文件, Qemu的处理方式是给文件中被trim的空闲部分punch hole, 使之成为稀疏文件, 从而减少镜像文件的实际硬盘占用. 这一点可用ls -lhs或du disk0.qcow2 ; du --apparent-size disk0.qcow2来验证.

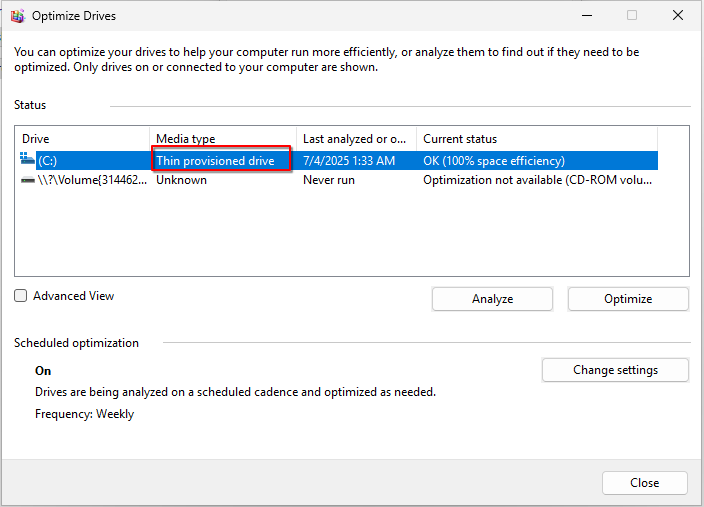

Windows客机在删除文件时会自动trim. 也可以使用自带的硬盘优化工具给硬盘手动trim, 其中虚拟硬盘会被显示为"Thin provisioned drive".

[截图]

安装盘

安装时, 我们需要以cdrom形式添加windows的安装iso, 以及包含virtio windows驱动的iso. 安装过程中, 需要先加载virtio存储驱动, 才能看到硬盘并继续安装.

网络

如果在意网络性能, 最好是使用一个由主机上的一个虚拟interface back的tap设备. 简便起见, 这里使用了qemu自带的user-mode networking, 作为主机backend. 客机设备则是virtio网卡, 需要安装对应驱动.

user-mode networking自带了端口转发功能, 两个方向均可. 上面的配置是把客机发向虚拟内网中主机(网关)1080端口的tcp包转发到本机的127.0.0.1:1080处.

virtiofs文件共享

目前Qemu上性能最好的共享文件方案就是virtiofs, 它是基于共享内存实现, 性能远高于9pfs或者其它基于网络层的方案.

客机部分: Windows上的virtiofs文件系统驱动是用WinFsp实现, 这个相当于Windows上的FUSE, 需要在客机提前安装好. 此外, 需要安装好virtiofs的客机驱动和服务. 这部分可以直接安装virtio驱动iso中的guest工具包. 安装后在services.msc中找到并开启virtiofs服务即可.

主机部分: 运行virtiofsd, 指定通讯用socket路径和共享文件路径即可; 在对应的Qemu参数中, 配置好共享内存和socket, 并添加vhost-user-fs-pci设备.

其它

-rtc base=localtime: 由于Windows默认认为硬件时钟是本地时区. 因此将模拟的硬件时钟设为本地时区. (假设客户机的时区和本机相同)
-device virtio-balloon: ballon设备帮助qemu主进程释放客户机空闲的内存.

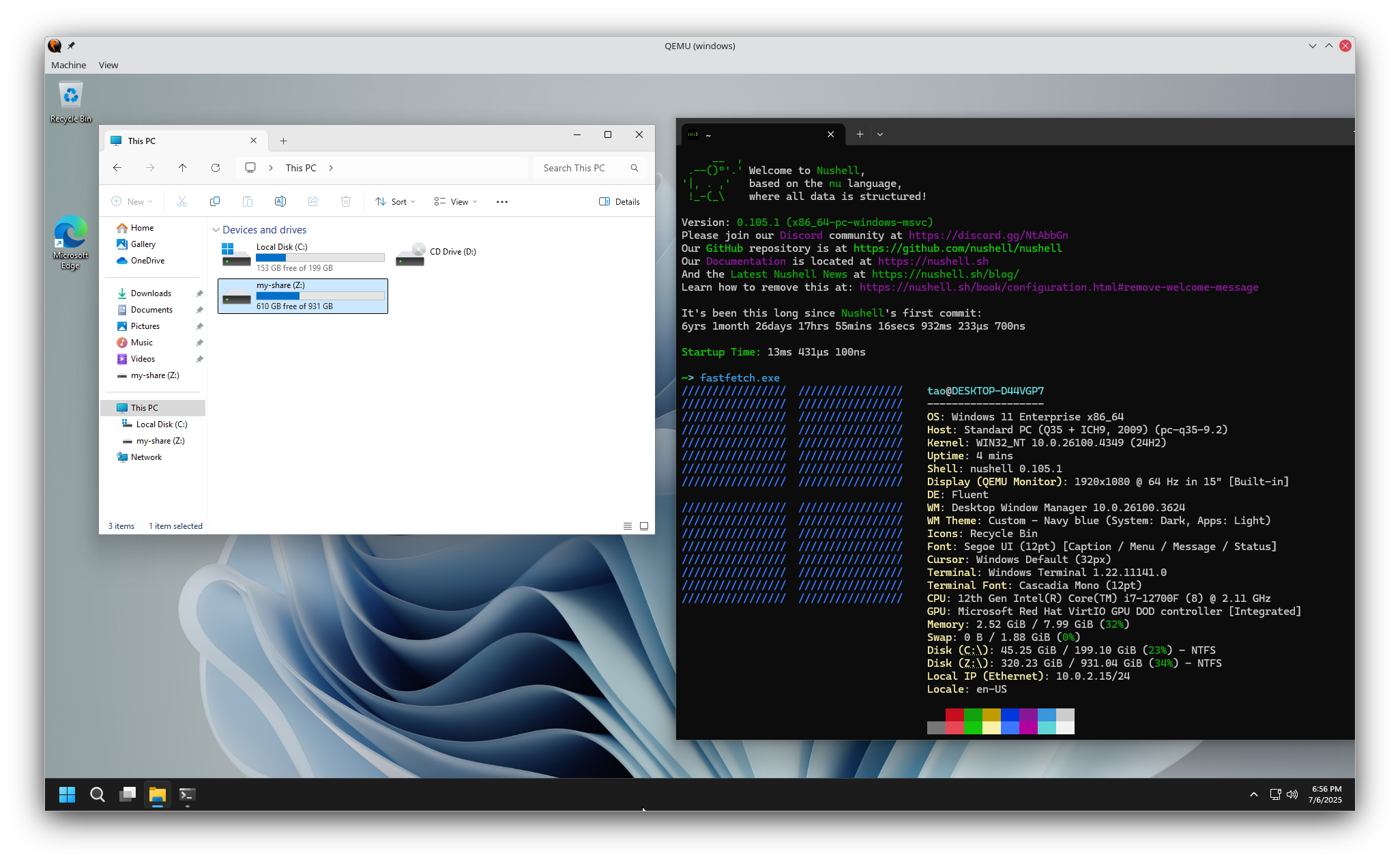

结果

[截图]
